Thông tin chi tiết sản phẩm:
|

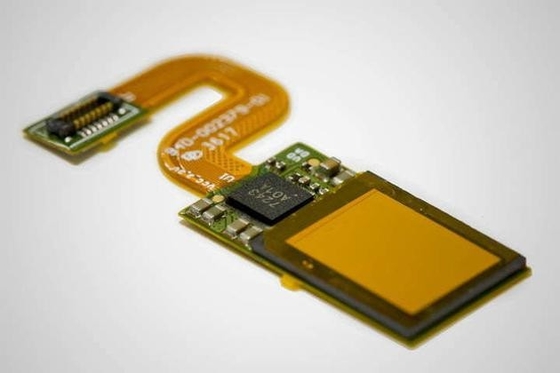

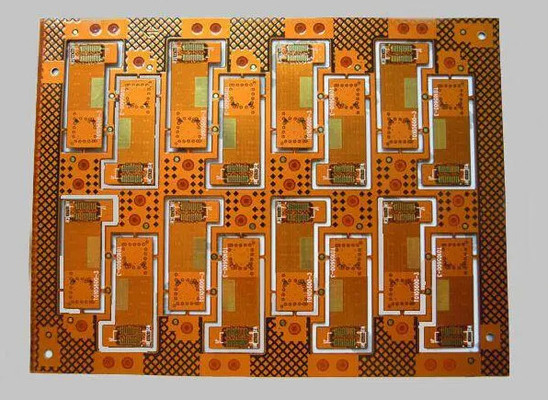

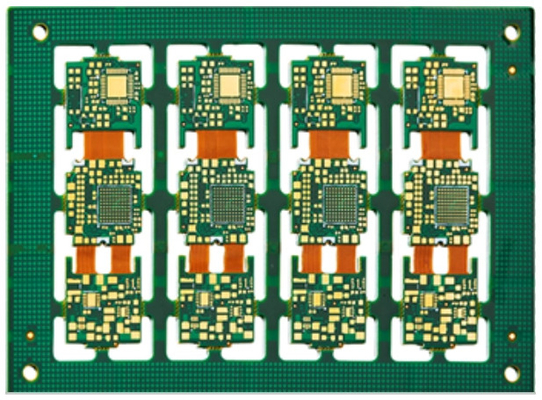

| Tên sản phẩm: | Máy cắt laser PCB | Ứng dụng: | Mô-đun vân tay/ bo mạch HDI/ FPC/ PCB |
|---|---|---|---|
| Nguồn laze: | Không có | Loại máy: | Nhịp tim |
| độ chính xác cắt: | ±25μm | Bước sóng laze: | 355 nm |
| Độ rộng xung: | 10-40ns | Điện áp: | 220V/10A/50Hz |
| Hiệu ứng cắt: | Đường may mịn đẹp, chất lượng đường cắt tuyệt vời | ||
| Làm nổi bật: | Máy cắt laser từ Ndfeb,Máy cắt laser 600x600mm,Máy cắt laser đầy đủ |
||

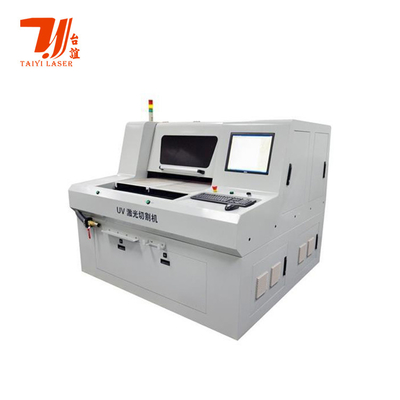

Máy cắt laser PCB
| Điểm | Thông số kỹ thuật |
| Kích thước: LxWxH | 1500X1600X1720 ((MM) |
| Nguồn laser | Laser UV/Xanh |
| Đầu cắt | Một đầu |
| Độ dày | ≤3mm (tùy theo vật liệu) |
| Phạm vi cắt | 500mm X 600mm ((một thân xe) |
| Phạm vi tối đa | Trục X750mm Yaxis500mm |
| Phạm vi quét | 50mm X 50mm |
| Định vị lặp lại độ chính xác |
Động cơ tuyến tính trục X/trục Y±3um Servo trục Z Động cơ ± 0,01mm |
| Độ chính xác xử lý | ±20um ((Sau khi bù đắp) |
| Tốc độ tối đa | 1m/S với tải ((X axis/Y axis) |
| Tốc độ gia tốc tối đa | 10m/S^2 với tải (trục X/trục Y) |
| Điểm tập trung | 20±5μm (UV) & 25±5μm (Xanh) |
| Độ chính xác lấy nét | 3m |
| Mô hình tải | Nạp bằng tay + hấp thụ chân không + thiết bị |
| Động cơ điện | Động cơ tuyến tính/động cơ phục vụ |
| Sức mạnh | Điện áp:220V 50HZ ~ 60HZ |
| Sức mạnh tối đa | 3.5KW ((Không bao gồm thiết bị loại bỏ bụi chân không) |
| Áp suất không khí | 0.4-0.6 Mpa |
| Nhiệt độ / độ ẩm | 22 ± 2 °C/ 50-60%, Không ngưng tụ |
| Hệ thống điều hành | Windows7 |
| Hệ thống thị giác có thương hiệu CCD | Hệ thống và thương hiệu ổn định thông thường |
| Định dạng | DXF,GER |
| Các loại khác | Thiết bị được trang bị bộ thu bụi để hấp thụ bụi và Các chất thải DXF; |
| Giao diện người máy đơn giản và bảng điều khiển; | |
| Đào tạo | Có thể sắp xếp |
| Bảo hành thiết bị, bảo trì |
1 năm |
